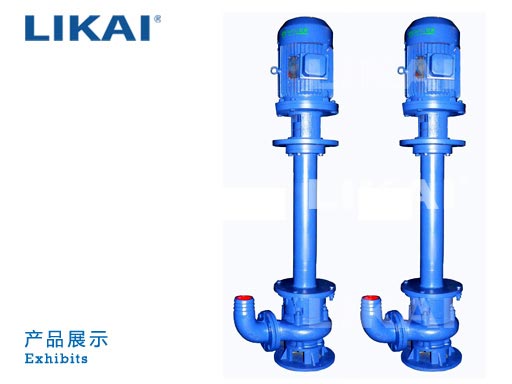

NL型污水泥漿泵

NL污水泥漿泵是單級單吸立式離心泵,主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好,加工工藝方便。葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵、所以強度高,耐腐蝕;加工方便,通過性好,效率高。為了減輕重量和減少車削量、泵軸是優質碳素鋼冷拉園鋼制造。 泥漿泵座中裝有四只骨架油封和軸套,防止軸磨損,延長軸的使用壽命。

電話咨詢
  • 產品介紹
  • 性能參數
  • 適用范圍
  • 安裝尺寸圖
  • 文檔下載

產品概述

NL型污水泥漿泵 本泵系單級單吸立式離心泵,主要部件有蝸殼、葉輪、泵座、泵殼、支撐筒、電機座、電動機等組成。蝸殼、泵座、電機座、葉輪螺母是生鐵鑄造、耐腐蝕性較好,加工工藝方便。
葉輪為三片單園弦彎葉,選用半封閉葉輪,并采用可鍛鑄鐵、所以強度高,耐腐蝕;加工方便,通過性好,效率高。
為了減輕重量和減少車削量、泵軸是碳素鋼冷拉園鋼制造。
泵座中裝有四只骨架油封和軸套,防止軸磨損,延長軸的使用壽命。
本泵可垂直或傾斜使用,占地面積小,蝸殼需埋在工作介質中工作,容易啟動,不需弓I水,旋轉方向應從電機尾部看是順時針方向工作。
總機長度備有各種規格,以便使用單位根據用途因地制宜地選用。

型號意義

型  號 轉速n
(r/min)
流量Q
(m3/h)
揚程H
(m)
效率η
(%)
電機功率
(Kw)
NL50-8
NL50A-8
1430 20-30 8-9 42 1.5
NL50-12
NL50A-12
1430 25-38 12-14 41 3
NL65-16
NL65A-16
1430 50-60 15-18 42 5.5
NL76-9
NL76A-9
1430 50-70 9-10 59 3
NL80-12
NL80A-12
1430 80-120 11-13 56 7.5
NL100-16
NL100A-16
1430 80-100 15-17 61 15
NL150-12
NL150A-12
1430 100-150 11-13 66 18.5
NL150-16
NL150A-16
1430 120-180 15-20 65 22



主要用途


1、NL型多用液下泵系單級單吸離心泵,使用于礦山,造紙、印染、環保、石墨、云母、黃金、陶瓷、煉油、石油、化工、農場、鹽場、碘場、染化、釀酒、食品、化肥、焦化、選廠、建筑、大理石廠、金礦、泥漿、流沙、泥塘、污塘、污濁液送吸濃稠液、裝料及懸浮物質的污水作業,也可作礦排水及含有泥塊的流體。
2、若與高壓水泵,水槍配合,組成水力機械化土方工程機組,就可用作于土地平整,河道與池塘的疏浚、鑿開等小型水利工程的挖方與輸方,以及城市的防空工程,地下工程。 3、養魚用作帶水清塘、魚池增氧等。



NL系列污水泥漿泵

序號 型式/另件名稱 NL,NLF,NW
編號 數量 備注
1 網罩 1 1
2 葉輪螺母 2 1
3 葉輪 3 1
4 泵殼 4 1
5 泵座 5 1
6 0型圈 6 1 改進型用機械密封
7 油封 7 4 改進型用機械密封
8 軸套 8 1 改進型用機械密封
9 出水彎頭 9 1
10 泵軸 10 1
11 軸承 11 2
12 從動聯軸器 12 1
13 主動聯軸器 13 1
14 聯接筒 14 1
15 軸承座 15 2
16 聯接軸 16 1
17 支撐筒 17 2
18 軸承蓋 18 1
19 從動聯軸器 19 1
20 電機座 20 1
21 電機座C 21 1 帶固定板用
22 主動聯軸器 22 1
23 電動機 23 1
24 彈性塊 24 1

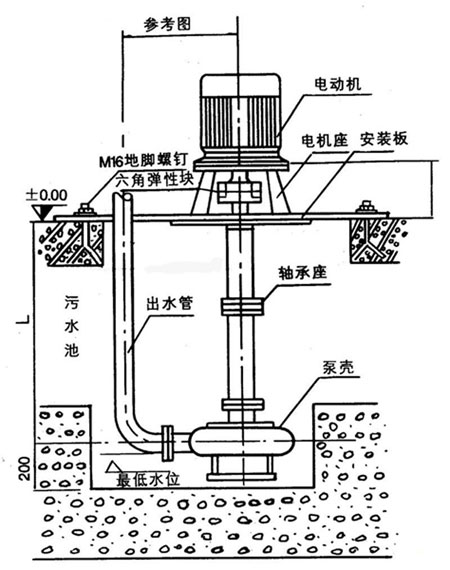

安裝尺寸
NL系列污水泥漿泵 NL系列污水泥漿泵

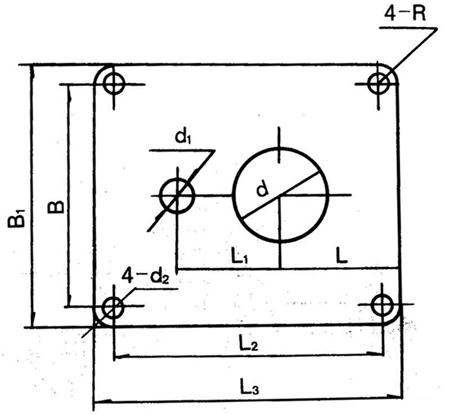

泵固定安裝板尺寸


型號/代號 L L1 L2 L3 B B1 d d1 4-d2 4-R δ
NL25-10 180 120 350 400 280 330 72 40 13 25 6
NL50-8 255 230 590 650 490 550 215 70 18 30 8
NL80-9 NL50-12 NL76-9 255 230 590 650 490 550 258 80 70 70 18 30 10
NL65-16 NL80-12 NL50-24 255 285 690 750 590 650 175 70 110 70 18 30 12
NL100-16 NL100A-16 380 350 920 1000 820 900 226 115 70 18 40 14

泵長度規格

型 號 泵 長 度 L (毫米)
NL150-12 NL150A-12 NL150-16 NL150A-16 650 1300   / / / / / / / /
NL50-8 NL50A-8 NL50-12 NL50A-12 NL76-9 NL76A-9 470 1120 1620 2120 2620 3120 3620 4120 4620 5120 3620
NL65-16 NL165A-16 NL80-12 NL80A-12 710 1190 1910 2410 3130 3630 4350 4850 5570 6070 /
NL100-16 NL100A-16 710 1190 1940 2440 3190 3690 4440 4940 5690 6190 /
